CST MWS自适应网格加密不收敛，delta S是一条直线
录入：edatop.com 点击：

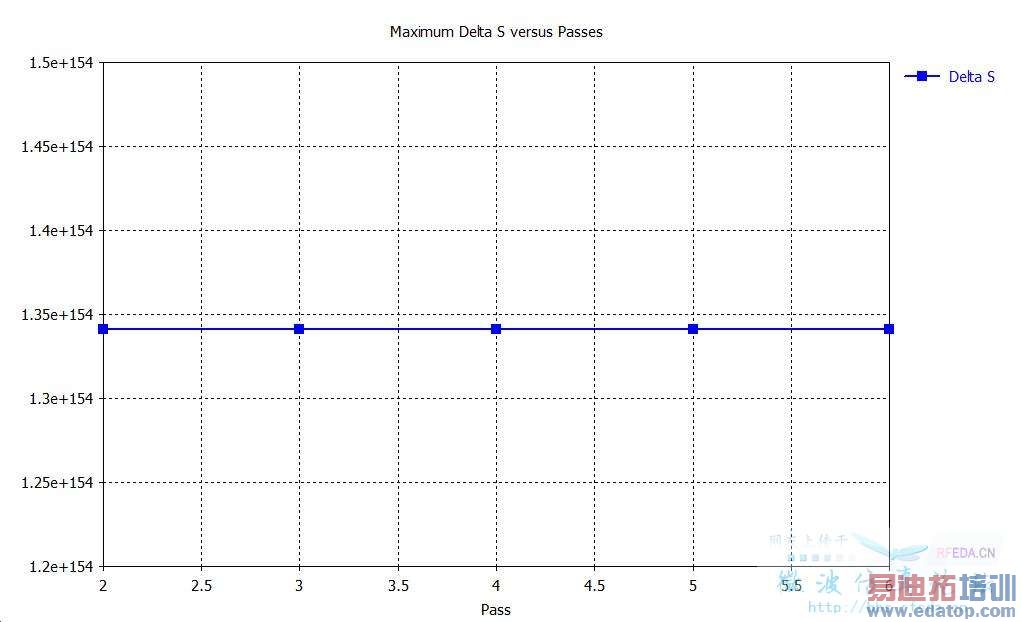

用CST仿真一个加载介质的有耗谐振腔，想得到腔的谐振频率，无法用本征模求解器，于是想算出s参数。端口用H01模激励（圆波导H01是第四个模式与TM11简并），所以在端口1设置了6个模式，用瞬态求解器求解，结果自适应网格加密系统的delta s是一条直线，而且值很大，如图，不知是何原因，求大神帮忙分析，模型已上传。
5
结论：模型没有任何问题。
收兵回营。
5
网友回复:

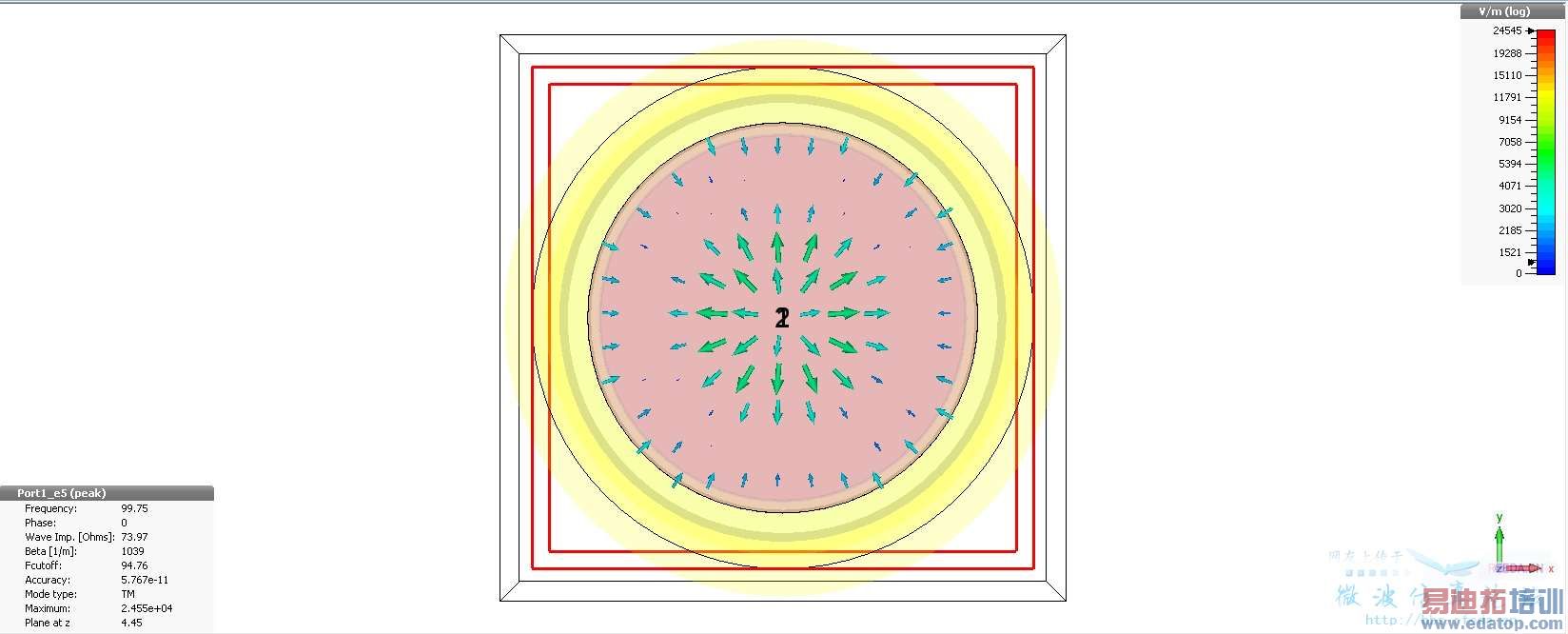

端口1第5个模式的端口属性：
Time domain solver accuracy设置为-80 dB，设置两个对称面，取消metal edge refinement factor，adaptive mesh refinement算法改为energy based，运行Time domain solver：
因为使用了Online AR-filter，所以这个谐振模型的field energy不需要耗散到-80 dB：

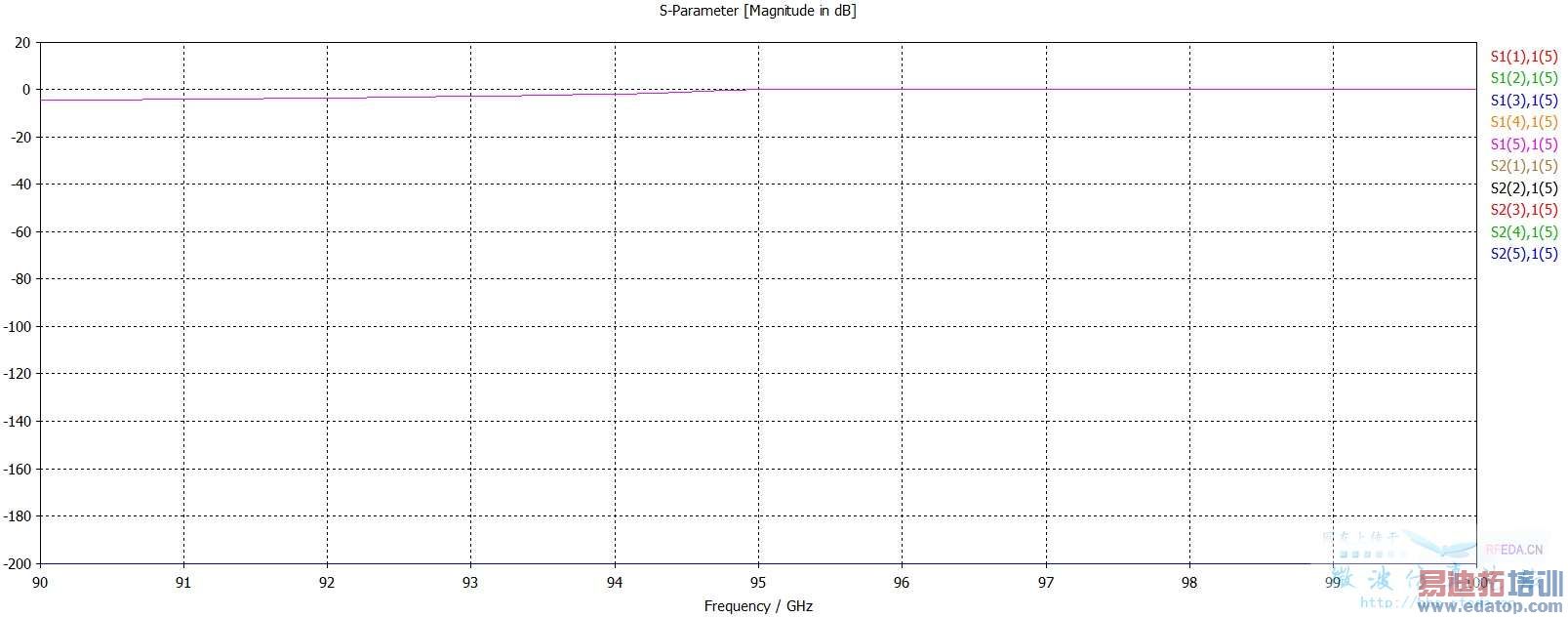

只有S1(5)1(5)有数值，其它的S参数都是-200 dB：

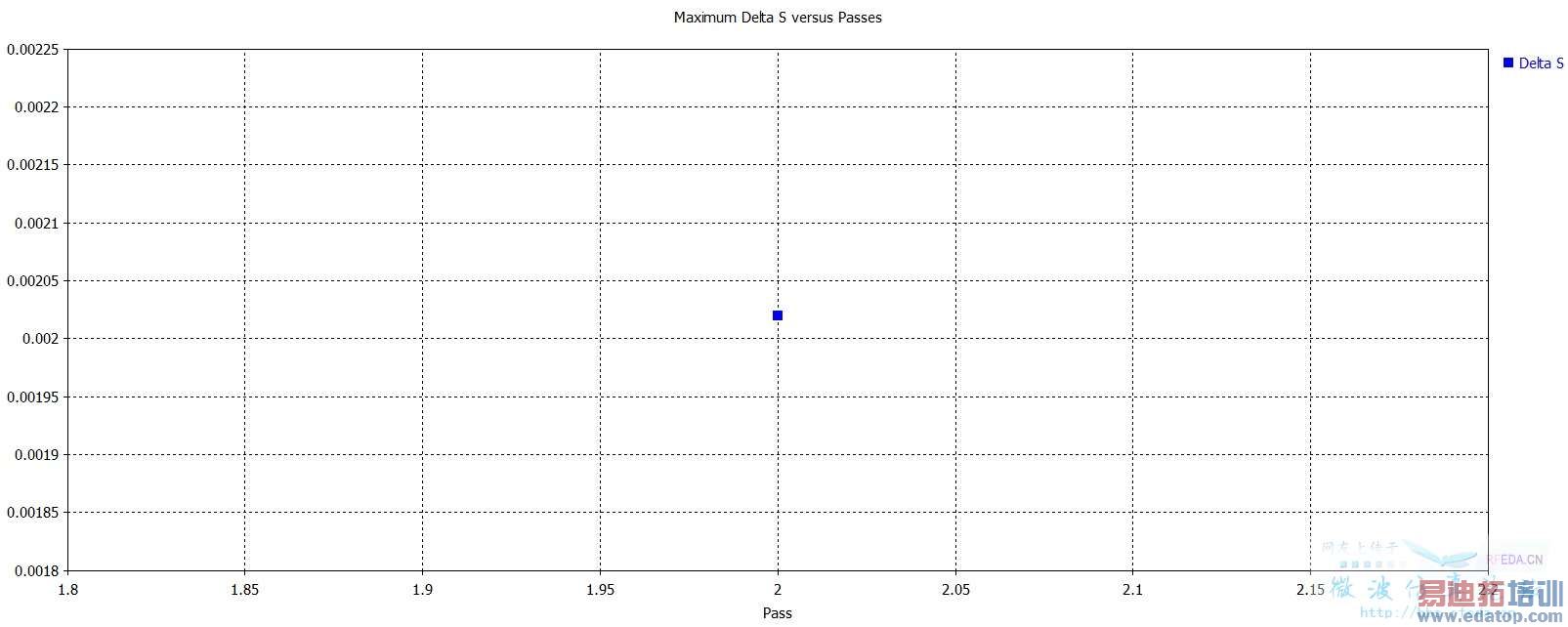

自适应只优化了一次，Delta S远低于0.2：
结论：模型没有任何问题。
收兵回营。
网友回复:
OK 不知道是什么样的
