Stripline在CST MWS中采用waveguide还是discrete port?

录入:edatop.com     点击:

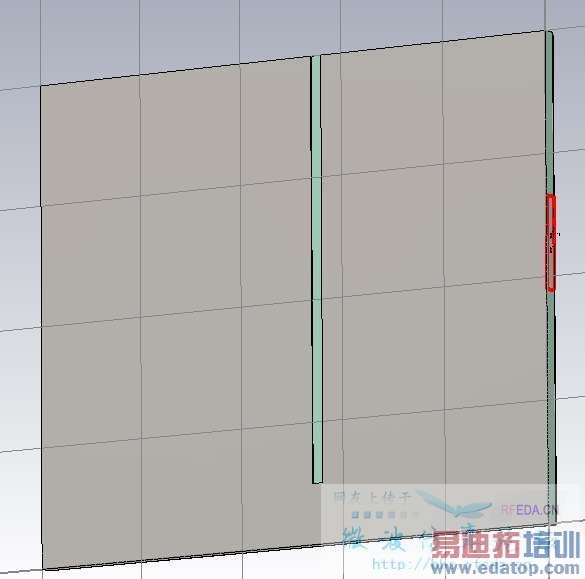

建立一对stripline摸拟PCB板差分信号线。 两个参考平面, 目前仿真差分线在参考平面上跨分割对辐射的影响;
应该采用波导端口还是离散端口呢? 目前仿下来发现这两个端口结果完全不一样。不知应该信哪一个?
对于辐射仿真应该加哪种端口呢?


网友回复:

都可以,两个都非常可信。

结果不可能完全不一样。

用什么端口和是不是仿真辐射无关。

网友回复:

请问一下,我用波导端口激励源,source type 只选择port1 那么port2 会做如何处理呢? 自动设置为匹配电阻吗?

网友回复:

我现在想仿3米远场辐射,发现一端加波导端口一端加电阻。和两端都加波导端口的结果,相差巨大。不知道怎么回事?不知哪个方法更符合实际情况。

网友回复:

一端加波导端口一端加电阻,与两端都加波导端口,这有可比性吗?当然不一样

网友回复:

用波导端口仿辐射,是否要对端口进行归一化。


网友回复:

这里端口是自动归一化到1W的

网友回复:

波导端口和离散端口的设置都要有合适的大小,要是设置的不对,应该不会得到一致的结果。
至于准确性波导端口应该略高于离散端口。要是说错了 还请大家指教^_^

网友回复:

波导端口求S参数较离散端口更精确
