如何看Smith圆图
录入：edatop.com 点击：

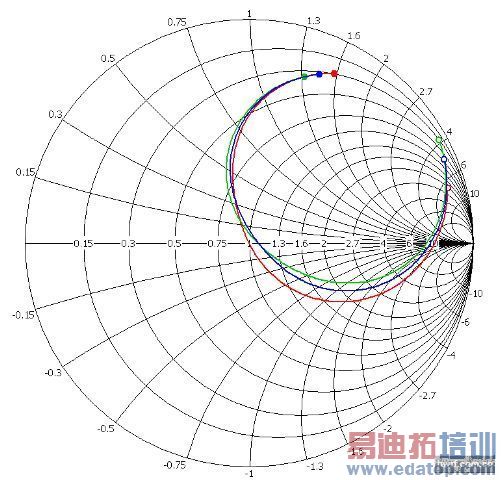

如下图所示的一个Smith圆图，有三条曲线，对应的是条缝的不同宽度，空心圆那端是低频1.5G， 实心圆那边是高频2.2G，需要看电容耦合，我什么也看不出来，谁能说说能看出什么来。红线对应的是缝最窄，绿线对应的是最缝最宽。我用指针看了看，在同一频点，三条线对应的电容，C红〈C蓝〈C绿，这能说明什么呢？
想知道，请高人指点
楼主没讲清楚问题的条件，测试条件是什么？
如果是两条微带线间耦合，一端接50欧姆，那你测的是S11吧，这三条线在某个频点S11约等于0，在这个频点以上，呈感性，这个频点以下呈容性。
缝宽则容性小，缝窄则容性大。
我也想知道55
我也想学习怎么看11
看不懂啊
学习！飘过！
“需要看电容耦合”
楼主是要看耦合强度还是耦合带宽？
不是很明白哦。
带宽是绿线最宽。
飘过！飘过！飘过！
有没有详细的关于smith图的解释，我对这些的理解总是云里雾里的
带宽是绿线最宽
为什么。求解
圆圈最小的带宽就最宽。
