怎样对微带贴片天线仿真的扫频范围方向图进行结果分析？

录入：edatop.com 点击：

求助！怎样对微带贴片天线仿真的扫频范围方向图进行结果分析？

这个问题不是很清楚捏，我这样说有用吗

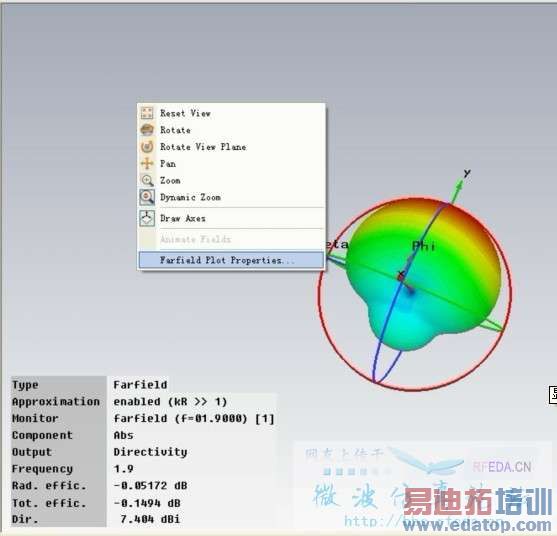

首先在3D方向图任意处右击如图
然后在出现的Farfield Plot对话框设置为极坐标的二维方向图，如图

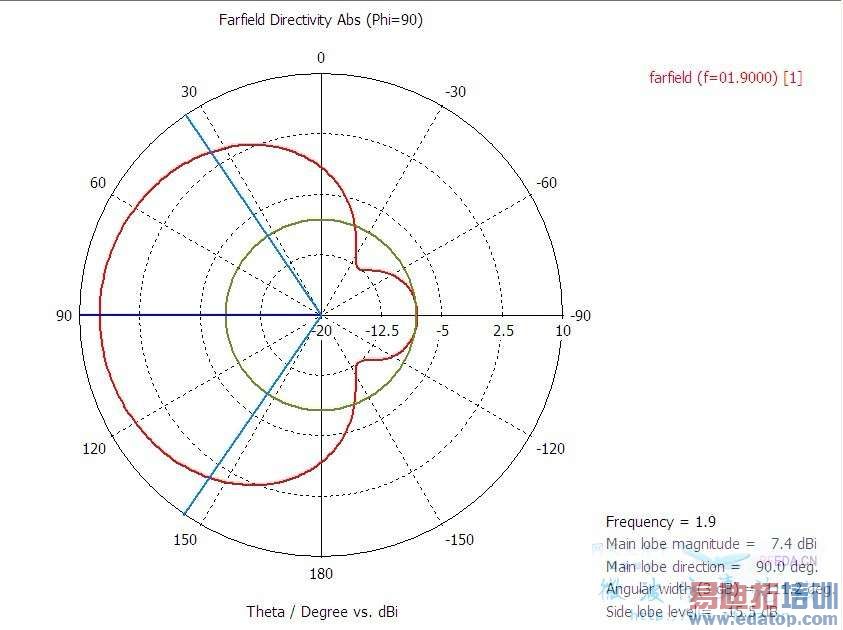

最后点击 ok 得到下面的方向图，即可以看到主瓣，旁瓣，3DB角度等，如图
