微带形式的四臂螺旋天线端口设置问题
录入:edatop.com 点击:

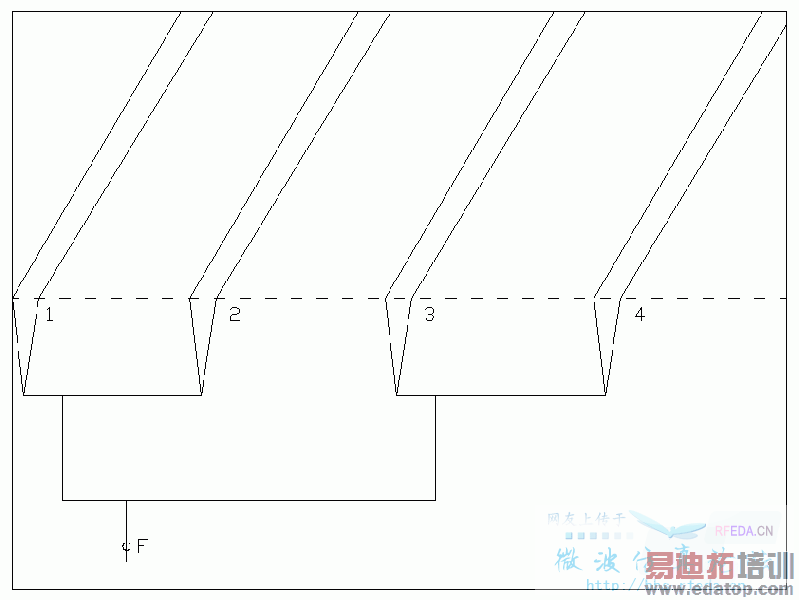

天线用一个同轴线馈电(图中的F点),然后经过功分和移相网络送到四个臂,再将电路板弯成圆筒。
我用HFSS建模,功分和移相网络很复杂,没法画在筒的表面,只是在四个臂上设置了四个端口,但这样的话观察驻波是只能分别观察S11、S22、S33、S44,
这肯定和实测时F点的驻波不一样,该怎么设置端口才能看到F点的驻波呢,请高人指点!
模型中lumped port也不是规则的矩形,而是两边有两段弧线,这样设置对吗?
我用HFSS建模,功分和移相网络很复杂,没法画在筒的表面,只是在四个臂上设置了四个端口,但这样的话观察驻波是只能分别观察S11、S22、S33、S44,
这肯定和实测时F点的驻波不一样,该怎么设置端口才能看到F点的驻波呢,请高人指点!
模型中lumped port也不是规则的矩形,而是两边有两段弧线,这样设置对吗?
這樣說有點復雜,請發個圖上來.
內圓是PEC嗎?
是的。背面是PEC
看起來4個port都是相似的,建議你用一個port就好,其它3個port加上lump element(Load 50ohm).
算完後,將結果輸出為s1p檔(其它3個port都是復制單port)與power divider結果s5p用MWO,ADS,或designer結合.
