CST中微带UWB天线如何判断辐射场的主极化与交叉极化
录入：edatop.com 点击：
[upload=1][upload=2]大家好!

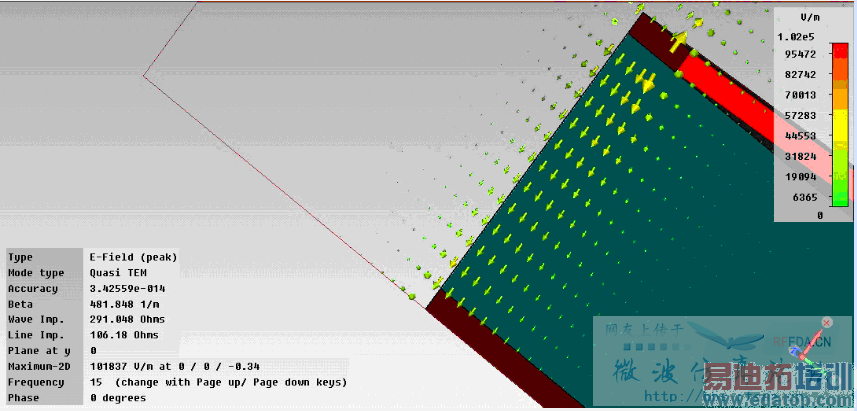

本人用CST仿真微带的UWB平面天线，用的波端口，坐标系是ludwig3，此时判断（判断依据如图中文字描述）仿真结果的远场方向图中，是水平极化分量是主极化（即共面极化分量），还是垂直极化是主极化，是不是就要去看仿真结果中Port Modes下的e1分布中的E-Field的矢量方向（见下图），就是比如图中端口面上的箭头方向顺着X轴，那么远场的水平极化分量就是主极化了。但是如果按照上述方法，发现却是交叉极化更加接近总的方向图了。
KVOI6%25%60R]VLQTL[)CT.jpg)
WL.jpg)
本人用CST仿真微带的UWB平面天线，用的波端口，坐标系是ludwig3，此时判断（判断依据如图中文字描述）仿真结果的远场方向图中，是水平极化分量是主极化（即共面极化分量），还是垂直极化是主极化，是不是就要去看仿真结果中Port Modes下的e1分布中的E-Field的矢量方向（见下图），就是比如图中端口面上的箭头方向顺着X轴，那么远场的水平极化分量就是主极化了。但是如果按照上述方法，发现却是交叉极化更加接近总的方向图了。
看不见图。
图不是很清楚，没有把结构显示完全。不过我觉得不应该看port mode，而是应该观察天线表面电场的分布情况。可以在Field monitors里面设置E plane和H plane，然后在2D/3D results比较结果，尤其是观察贴近天线表面的电场，用2D显示。仅供参考。
zqtong，你好。你所说的E plane和H plane分别指Field monitors里面E-Field和H-Field/Surface current吗？
是滴
