ADS中如何对E类功率放大器进行仿真

录入：edatop.com 点击：

我在使用ADS仿真E类功率放大器，由于MOS管的驱动信号为方波，因此仿真的时候需要用方波源。如图

进行仿真后，提示有错误：
请问各位大侠，是不是我的Vf_Square方波发生器有问题?或者是不应该选择AC交流仿真器?

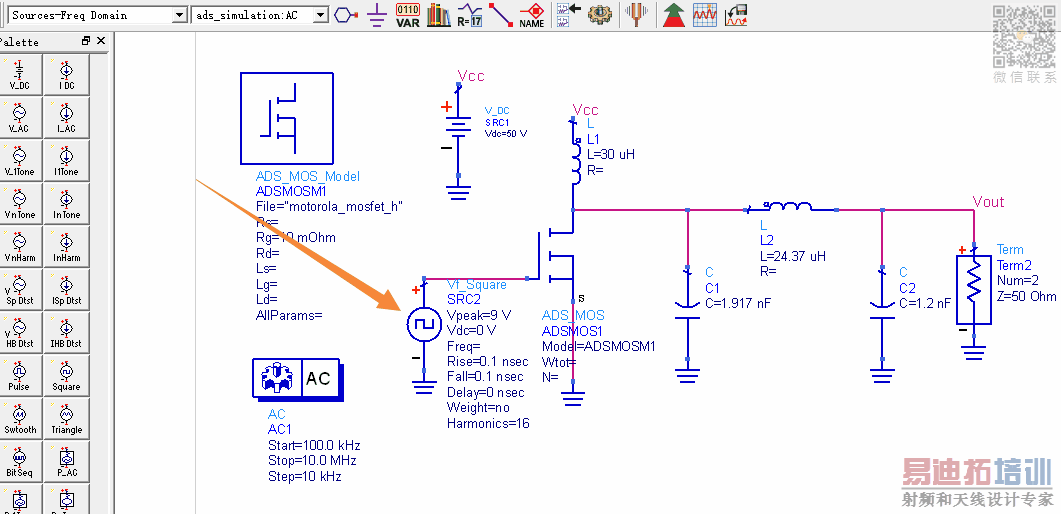

仿真电路

仿真出错

哈哈哈~有人问switching-mode PA话，我可以提供一些帮助~
Class-E的概念主要是利用C1电容来进行充放电，再立后后面的LC tank电路来进行谐振。
你这个仿真的错误是。你仿真要放DC而不是AC。你的MOSFET的驱动脉冲电源不需要放AC，仔细砍下VT_square的 help。建议你把VT_square换成Vf_pulse。

马克一下，回头我也来研究研究

学习啦

赞！
