ADS仿真微带单枝节短截线匹配电路的仿真问题

录入：edatop.com 点击：

最近在学习ads软件，存在几点疑惑，还请大家指点：

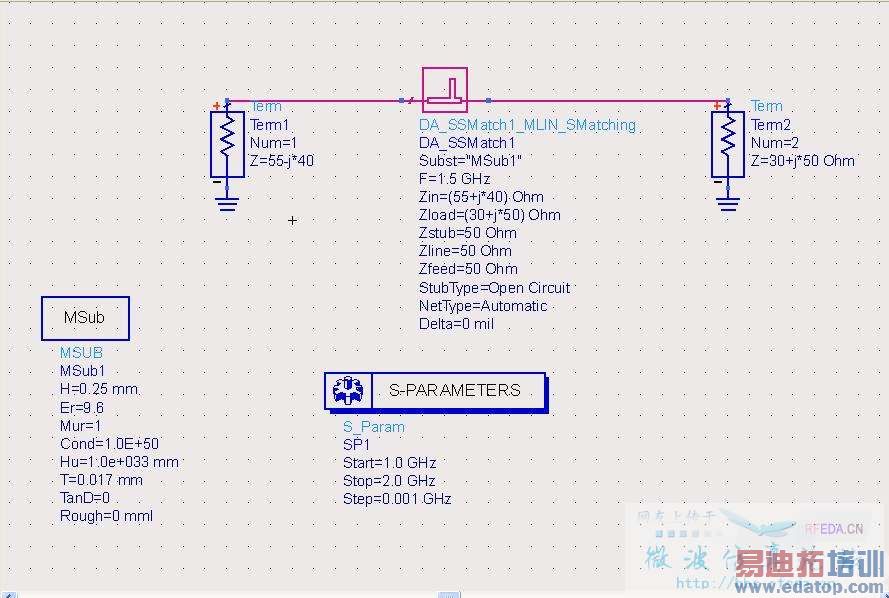

原理图如下：
数据图如下
我想问的是
1、S11,S12,S21,S22 中的端口1，2指的是那几个端口啊？
2 、结果中S11中的阻抗是指的是哪个端口的等效阻抗；其中的特性阻抗Z0是微带的特性阻抗还是归一化阻抗50ohm？
3. 从这几幅图中，都能分析出什么信息？
我谈谈我看到的信息

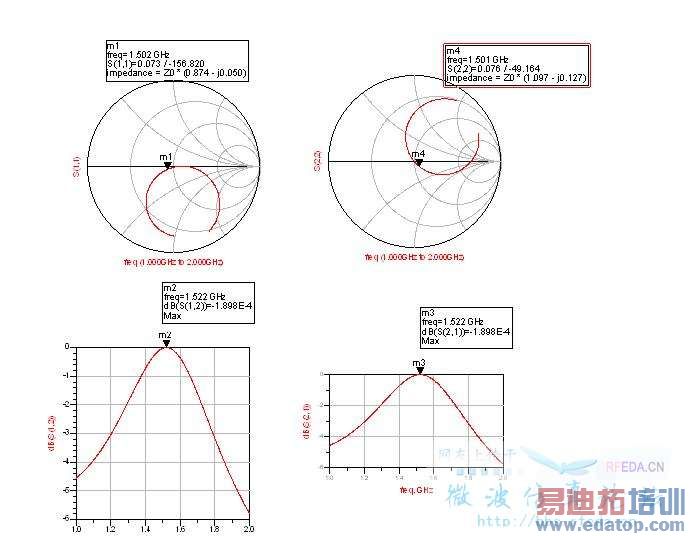

图1：当f=1.502ghz时，S11幅度0.073，相位为-156.82。说明中心频率（附近）回波损耗少，匹配较好。阻抗中虚部很小（没有储能元件，能量能最大传输吧），实部接近Z0,说明ADS已经设计出匹配效果较好的微带线路。
（回来再写）
