偏置电路设计
顶。
我在做低噪放起步的时候,你一样遇到这样的问题,偏置电路也就那些结构。根据自己所设计的放大器的工作特性,选好管子,然后根据放大特性选择合适的静态工作点。有了这些参数,再设计偏置电路。确定偏置电路中一些电阻得值。你说得负载线都是理论上分析用的。每个管子在出厂是都是有自己特定得静态工作点。重点恰当的选择静态工作点和合理的设计偏置电路。
不知道你问的是不是这些啊。
直接让ADS来设置偏置电路即可。
谢谢你的回答,老师叫我研究偏置的方式以及对应的效果,那偏置电路都有哪些结构呢?你是不是参考的射频电路设计理论与应用那本书呀?所谓放大器的工作特性是指什么呢?再怎么根据特性设计工作工作点呢?每个管子都有特定的静态工作点就是说偏置电路的设计就是为放大器找到它那个特定的静态工作点吗?
谢谢你的回答,但是用design guide 里边的参数怎么设计呢?若选fet,如Vds,Ids等怎么设置呢?

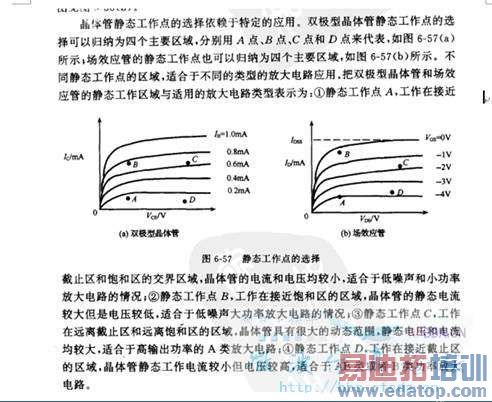

小双同学,我把书上的相关内容给你切图发过来,你一看就明白了。我所说的放大器的工作特性就是说你要做的放大器是低噪声放大器小功率放大器呢?还是高功率的放大器,还是A,B类放大器呢?对于FET管子的选择你可以参考图中A,B,C,D四点去选择。比如我做的是低噪放,我就选择接近截止区和饱和区交界的A点。
(1)了解了这些,下来重要的是选取管子了。你去器件网上查查管子的型号。一个型号的管子一般有多组静态工作点。也就是Vds和Is。跟据上面说的你选择所需的点。
(2)下来就是做偏置电路了。偏置电路又自偏压型,和双极性双电压偏置形式。具体你看看射频的书。有讲偏置电路的。
你慢慢在琢磨琢磨吧。
非常非常的感谢啊,激动之情无以言表啊!再敢问下你的这本书叫什么名字呀?很好的一本书!
不用这么感谢。我和你一样。在学习中遇到很多问题。所以我会把我知道的全力帮别人。也希望自己遇到问题时有人帮我。嘿嘿,互帮互学。
射频通信电路设计刘长军的书240 业以后的就有讲偏置电路。你看看吧。
嗯,互帮互助,共同进步!
