混频管选型和设计中遇到的匹配问题
录入：edatop.com 点击：
1.如果设计一个单平衡微带下变频器(RF:5.8GHz,IF:410MHz),选用什么样的二极管对比较合适呢?

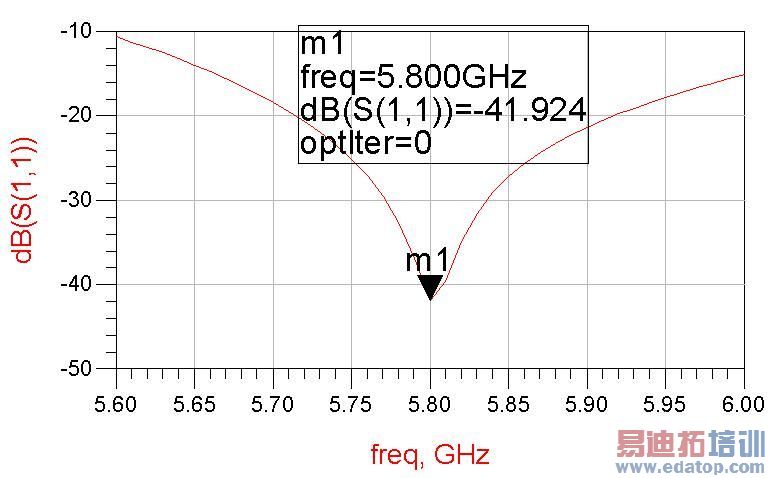

2.目前我选用的是ADS库中的HSMS-2822.根据技术资料,这是一款可以混频至6G的二级管对.可是设计好3dB电桥,匹配好二极管对后(我把二极管对匹配这块电路可以看成三端口;匹配后,S11很小,但是两管输入端之间的隔离S12却不理想,具体可以参看下面贴图),两者连接起来发现输入端的反射很大.按正常情况,模块之间都匹配好后,整体体电路的反射应该很小.我这里出现的问题是什么原因导致的呢?这个和管子选型有关系吗?
请高人指点迷津！
有人帮忙解答西吗?：4de
最好还是把你的模型发上来别人好分析点
